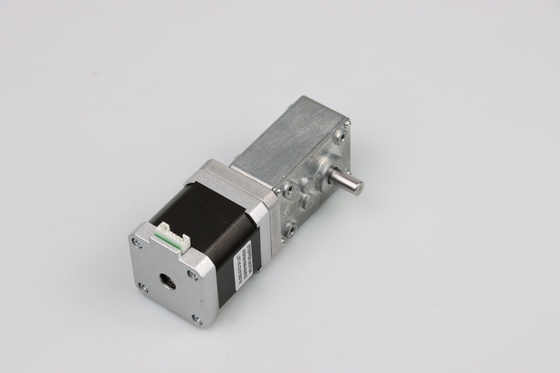

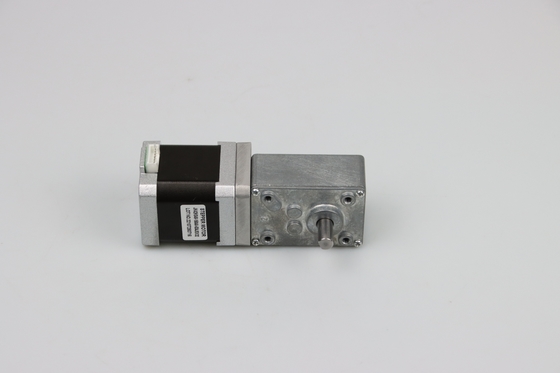

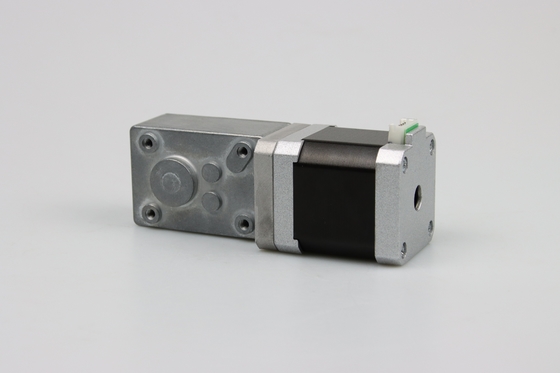

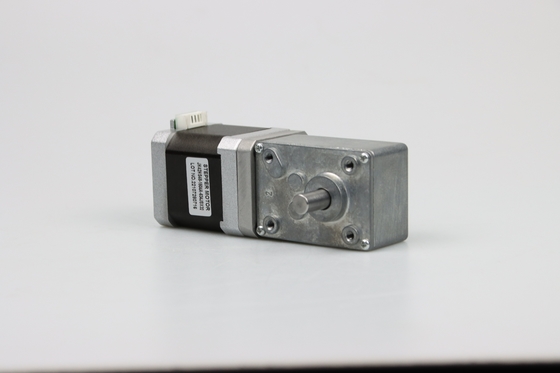

78.5ozIn 1.5A 5.76V Nema 17 να περπατήσει κιβωτίων ταχυτήτων σκουληκιών μηχανή για τις μηχανές χάραξης λέιζερ

5.5kg. Εκατ. 78.5oz. Σε 1.5A 5.76V Nema 17 να περπατήσει κιβωτίων ταχυτήτων σκουληκιών μηχανή για τις μηχανές χάραξης λέιζερ

1.Genaral προδιαγραφή stepper των μηχανών:

• Γωνία βημάτων (βαθμοί): 1,8 βαθμός
• Φάση: 2
• Τύπος: Υβρίδιο
• Πρότυπος αριθμός: NEMA17
• Πρότυπο: JK42HS48-1504A-634JSX32
• Κράτημα της ροπής: το 5.5kg.cm
• Ρεύμα/φάση: 1.5A
• Μήκος μηχανών: 48mm
• Διάμετρος του άξονα: 8mm
• Άνοδος θερμοκρασίας: κάτω από 80 ℃
• Περιβαλλοντική θερμοκρασία: -20 ℃ ~ + 50 ℃
• Αντίσταση μόνωσης: ελάχιστο 100MΩ, 500VDC
• Διηλεκτρική δύναμη: 500VAC για 1 λεπτό
• Ακτινωτή εκκαθάριση άξονων: 0,02 ανώτατο (φορτίο 450 γ)
• Αξονική εκκαθάριση άξονων: 0.08Max. (φορτίο 450 γ)
• Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)
• Μέγιστη αξονική δύναμη: 10N
• μέγεθος: Περίπου 42x42x48mm


2.Electrical προδιαγραφή stepper Nema17 του moror:

Παράγουμε την αναλογία κιβωτίων ταχυτήτων στις 1:17, 1: 32, 1: 50.

3.Drawing της μηχανής βημάτων JK42HS48 με τον κωδικοποιητή:


4.Produce εξοπλισμός:



5.Production διαδικασία:

6.Advantages της υβριδικής Stepper μηχανής

Η μηχανή είναι απλή στην κατασκευή, αξιόπιστη.
Στον όρο σταματήματος, η μηχανή έχει την πλήρη ροπή.
Οι μηχανές είναι λιγότερο δαπανηρές.
Απαιτούν λίγη συντήρηση.
Η stepper μηχανή έχει μια άριστος και ακριβής αρχική, σταματώντας και αντιστρέφοντας απάντηση.

   7.Applications του ηλεκτρικού κινητήρα 42mm:

Όπως η stepper μηχανή είναι ψηφιακά - ελεγχόμενος χρησιμοποιώντας έναν σφυγμό εισαγωγής, είναι κατάλληλοι για τη χρήση με τα με έλεγχο από υπολογιστή συστήματα.
Χρησιμοποιούνται στον αριθμητικό έλεγχο των εργαλειομηχανών.
Χρησιμοποιημένος στις κινήσεις ταινιών, τις κινήσεις δισκετών, τους εκτυπωτές και τα ηλεκτρικά ρολόγια.
Η stepper μηχανή χρησιμοποιεί επίσης στο X-$L*Y σχεδιαστή και τη ρομποτική.
Έχει την ευρεία εφαρμογή στις βιομηχανίες κλωστοϋφαντουργίας και τα fabrications ολοκληρωμένων κυκλωμάτων.
Οι άλλες εφαρμογές της Stepper μηχανής είναι στα διαστημικά σκάφη που προωθούνται για τις επιστημονικές εξερευνήσεις των πλανητών κ.λπ.
Αυτές οι μηχανές βρίσκουν επίσης ποικίλες εμπορικές, ιατρικές και στρατιωτικές εφαρμογές και που χρησιμοποιούν επίσης στην παραγωγή των κινηματογράφων επιστημονικής φαντασίας.
Stepper οι μηχανές των microwatts χρησιμοποιούνται στα wristwatches.
Στην εργαλειομηχανή, οι stepper μηχανές με τις εκτιμήσεις διάφορων δεκάδων των κιλοβάτ χρησιμοποιούνται.
