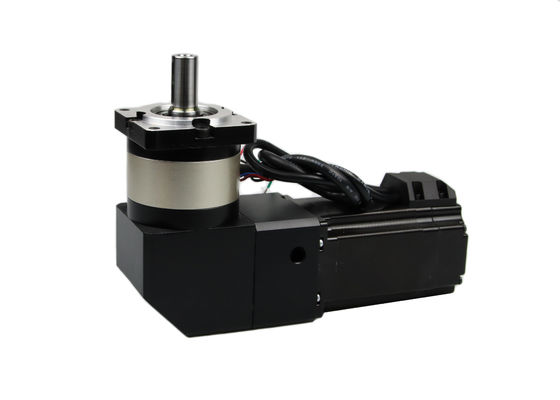

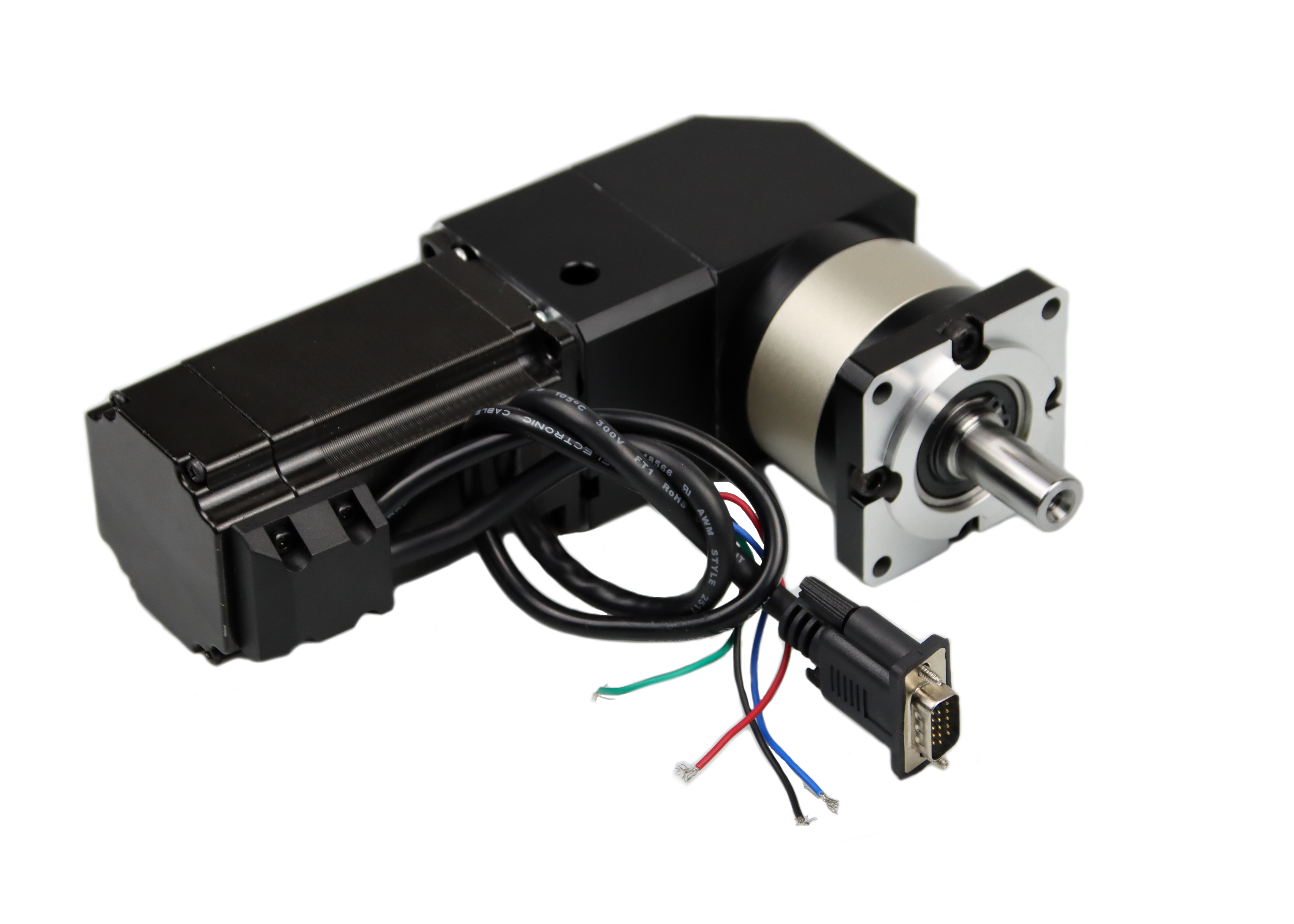

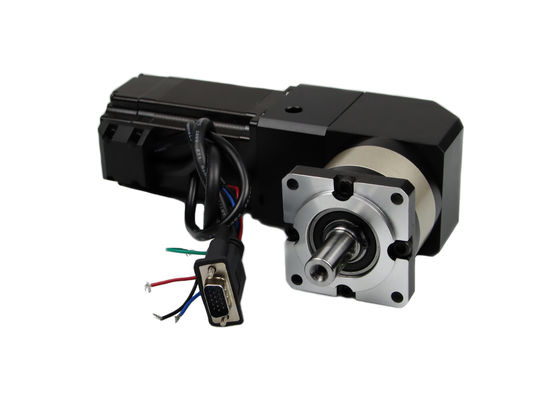

Nema23 18kg. Το εκατ. 4.2A σύνδεσε CNC Stepepr τη μηχανή με WPLF60 1:3 κιβώτιο ταχυτήτων γωνίας 90 βαθμού

Nema23 το 18kg.cm 4.2A σύνδεσε CNC stepepr τη μηχανή με WPLF60 1:3 κιβώτιο ταχυτήτων γωνίας 90 βαθμού

1.Genaral προδιαγραφή stepper των μηχανών:

• Άνοδος θερμοκρασίας: κάτω από 80 ℃
• Περιβαλλοντική θερμοκρασία: -20 ℃ ~ + 50 ℃
• Αντίσταση μόνωσης: ελάχιστο 100MΩ, 500VDC
• Διηλεκτρική δύναμη: 500VAC για 1 λεπτό
• Ακτινωτή εκκαθάριση άξονων: 0,02 ανώτατο (φορτίο 450 γ)
• Αξονική εκκαθάριση άξονων: 0.08Max. (φορτίο 450 γ)
• Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)
• Μέγιστη αξονική δύναμη: 10N

• Γωνία βημάτων (βαθμοί): 1,8 βαθμός
• Φάση: 2
• Τύπος: Υβρίδιο
• Πρότυπος αριθμός: NEMA23
• Πρότυπο: JK57HS76-4204BFED-0.35M+WPLF60
• Κράτημα της ροπής: το 18kg.cm
• Ρεύμα/φάση: 14.2A
• Μήκος μηχανών: 76mm
• Μήκος κωδικοποιητών: 20mm
• Διάμετρος του άξονα: 8mm
• μήκος άξονων: 21mm
• μέγεθος: Περίπου 57x57x76mm


2.Electrical προδιαγραφή της μηχανής βημάτων Nema23:

Διαμορφώστε το αριθ.	Γωνία βημάτων	Μήκος μηχανών	Τρέχων το /Phase	Αντίσταση το /Phase	Αυτεπαγωγή το /Phase	Κράτημα της ροπής	# των μολύβδων	Ροπή ανασχετικών συσκευών	转 αδράνεια στροφέων	Μάζα
	(°)	(L) χιλ.	Α	Ω	mH	N.m	Αριθ.	g.cm	το g.cm	Κλ
JK57HS41-1006	1.8	41	1	7.1	8	0,48	6	250	150	0,47
JK57HS41-2008	1.8	41	2	1.4	1.4	0,39	8	250	150	0,47
JK57HS41-2804	1.8	41	2.8	0,7	1.4	0,55	4	250	150	0,47
JK57HS51-1006	1.8	51	1	6.6	8.2	0,72	6	300	230	0,59
JK57HS51-2008	1.8	51	2	1.8	2.7	0,9	8	300	230	0,59
JK57HS51-2804	1.8	51	2.8	0,83	2.2	1.01	4	300	230	0,59
JK57HS56-2006	1.8	56	2	1.8	2.5	0,9	6	350	280	0,68
JK57HS56-2108	1.8	56	2.1	1.8	2.5	1	8	350	280	0,68
JK57HS56-2804	1.8	56	2.8	0,9	2.5	1.2	4	350	280	0,68
JK57HS64-2804	1.8	64	2.8	0,8	2.3	1	4	400	300	0,75
JK57HS76-2804	1.8	76	2.8	1.1	3.6	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	1	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	1	1.8	1.5	8	600	440	1.1
JK57HS82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0,8	1.8	2	8	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0,7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0,75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0,9	3.8	3.1	4	1200	800	1.4

Παράγουμε την αναλογία κιβωτίων ταχυτήτων στις 1:3,1:10.

3.Drawing της υβριδικής stepper JK57HS76 μηχανής με το κιβώτιο ταχυτήτων γωνίας drgree 90:


4.Produce εξοπλισμός:



5.Production διαδικασία:

6.Advantages της υβριδικής Stepper 57mm μηχανής

Η μηχανή είναι απλή στην κατασκευή, αξιόπιστη.
Στον όρο σταματήματος, η μηχανή έχει την πλήρη ροπή.
Οι μηχανές είναι λιγότερο δαπανηρές.
Απαιτούν λίγη συντήρηση.
Η stepper μηχανή έχει μια άριστος και ακριβής αρχική, σταματώντας και αντιστρέφοντας απάντηση.

   7.Applications του ηλεκτρικού κινητήρα Nema23/57mm:

Όπως η stepper μηχανή είναι ψηφιακά - ελεγχόμενος χρησιμοποιώντας έναν σφυγμό εισαγωγής, είναι κατάλληλοι για τη χρήση με τα με έλεγχο από υπολογιστή συστήματα.
Χρησιμοποιούνται στον αριθμητικό έλεγχο των εργαλειομηχανών.
Χρησιμοποιημένος στις κινήσεις ταινιών, τις κινήσεις δισκετών, τους εκτυπωτές και τα ηλεκτρικά ρολόγια.
Η stepper μηχανή χρησιμοποιεί επίσης στο X-$L*Y σχεδιαστή και τη ρομποτική.
Έχει την ευρεία εφαρμογή στις βιομηχανίες κλωστοϋφαντουργίας και τα fabrications ολοκληρωμένων κυκλωμάτων.
Οι άλλες εφαρμογές της Stepper μηχανής είναι στα διαστημικά σκάφη που προωθούνται για τις επιστημονικές εξερευνήσεις των πλανητών κ.λπ.
Αυτές οι μηχανές βρίσκουν επίσης ποικίλες εμπορικές, ιατρικές και στρατιωτικές εφαρμογές και που χρησιμοποιούν επίσης στην παραγωγή των κινηματογράφων επιστημονικής φαντασίας.
Stepper οι μηχανές των microwatts χρησιμοποιούνται στα wristwatches.
Στην εργαλειομηχανή, οι stepper μηχανές με τις εκτιμήσεις διάφορων δεκάδων των κιλοβάτ χρησιμοποιούνται.
