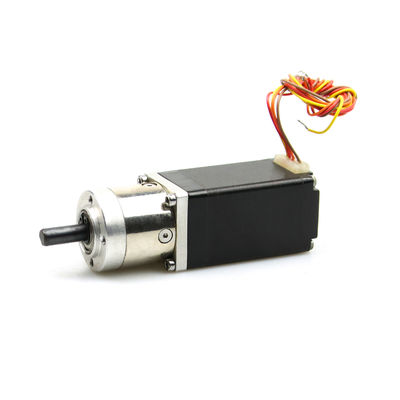

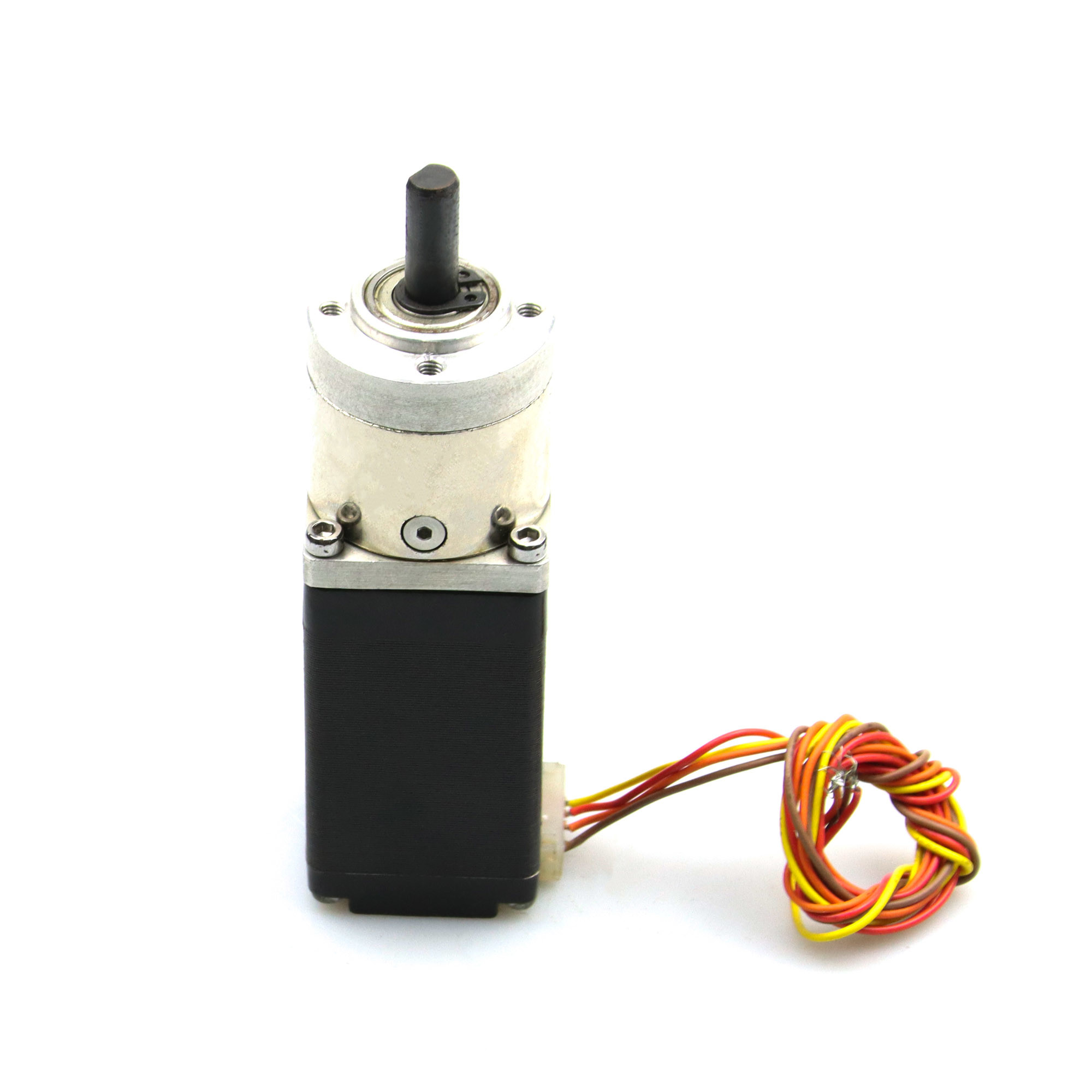

Nema11 28HSP 1200g.Cm Stepper ροπής εκμετάλλευσης μικροσκοπική μηχανή με το κιβώτιο ταχυτήτων

Nema11 μίνι συνδεμένο 28HSP το 1200g.cm που κρατά τη ροπή με την πλανητική stepper κιβωτίων ταχυτήτων μηχανή

Stepper οι μηχανές είναι γνωστές για τις ακριβείς ικανότητες προσδιορισμού θέσης και την υψηλή παράδοση ροπής τους με τις χαμηλές ταχύτητες, αλλά απαιτούν την προσεκτική ταξινόμηση για να εξασφαλίσουν τις αντιστοιχίες μηχανών οι παράμετροι φορτίων και εφαρμογής, για να ελαχιστοποιήσουν τη δυνατότητα των χαμένης βημάτων ή της καθυστέρησης μηχανών. Η προσθήκη ενός κιβωτίου ταχυτήτων σε ένα stepper σύστημα μηχανών μπορεί να βελτιώσει την απόδοση της μηχανής με τη μείωση της αναλογίας αδράνειας φορτίο--μηχανών, την αύξηση της ροπής στο φορτίο, και τη μείωση των ταλαντώσεων μηχανών.


1.Genaral προδιαγραφή stepper των μηχανών:

• Γωνία βημάτων (βαθμοί): 1,8 βαθμός
• Φάση: 2
• Τύπος: Υβρίδιο
• Πρότυπος αριθμός: NEMA11
• Πρότυπο: JK28HS51-0674PG5.18
• Κράτημα της ροπής: 1200g.cm
• Ρεύμα/φάση: 0.67A
• Μήκος μηχανών: 51mm
• Διάμετρος του άξονα: 6mm
• Άνοδος θερμοκρασίας: κάτω από 80 ℃
• Περιβαλλοντική θερμοκρασία: -20 ℃ ~ + 50 ℃
• Αντίσταση μόνωσης: ελάχιστο 100MΩ, 500VDC
• Διηλεκτρική δύναμη: 500VAC για 1 λεπτό
• Ακτινωτή εκκαθάριση άξονων: 0,02 ανώτατο (φορτίο 450 γ)
• Αξονική εκκαθάριση άξονων: 0.08Max. (φορτίο 450 γ)
• Μέγιστη ακτινωτή δύναμη: 28N (20mm από τη φλάντζα)
• Μέγιστη αξονική δύναμη: 10N
• μέγεθος: Περίπου 28x28x51mm


2.Electrical προδιαγραφή stepper Nema11 του moror

Διαμορφώστε το αριθ.	Γωνία βημάτων	Μήκος μηχανών	Τρέχων το /Phase	Αντίσταση το /Phase	Αυτεπαγωγή το /Phase	Κράτημα της ροπής	# των μολύβδων	Αδράνεια στροφέων	Μηχανή Βάρος
	(°)	(L) χιλ.	Α	Ω	mH	g.cm	Αριθ.	το g.cm	Κλ
JK28HS32-0674PG5.18	1.8	32	0,67	5.6	3.4	600	4	9	0,11
JK28HS45-0674PG51	1.8	45	0,67	6.8	4.9	950	4	12	0,14
JK28HS51-0674PG71	1.8	51	0,67	9.2	7.2	1200	4	18	0,2

3.Drawing της μηχανής βημάτων JK28HS51 με τον κωδικοποιητή:


4.Produce εξοπλισμός:



5.Production διαδικασία:

6.Advantages της υβριδικής Stepper μηχανής

Η μηχανή είναι απλή στην κατασκευή, αξιόπιστη.
Στον όρο σταματήματος, η μηχανή έχει την πλήρη ροπή.
Οι μηχανές είναι λιγότερο δαπανηρές.
Απαιτούν λίγη συντήρηση.
Η stepper μηχανή έχει μια άριστος και ακριβής αρχική, σταματώντας και αντιστρέφοντας απάντηση.
