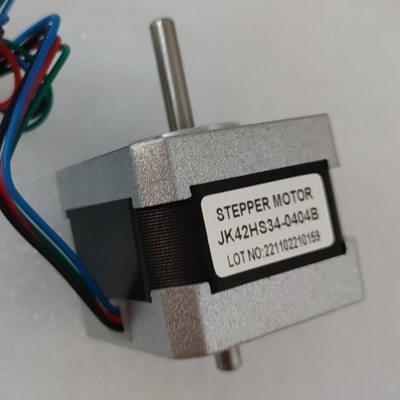

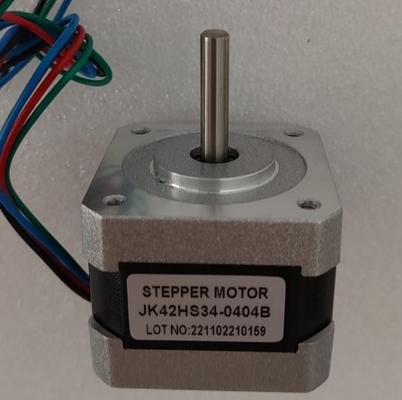

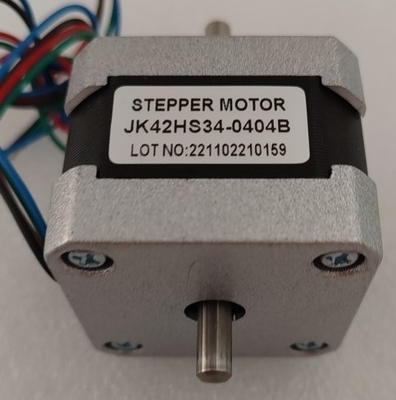

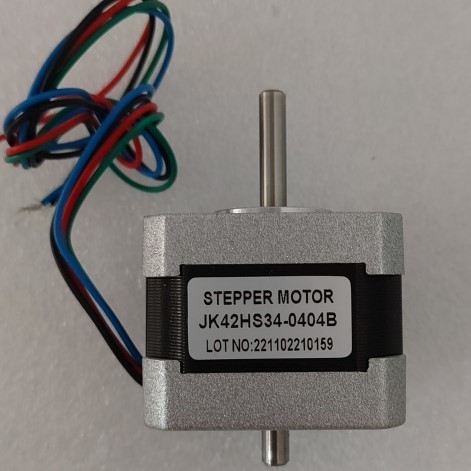

IMPULSE IM42HS34 Nema 17 Στάππερ κινητήρας 42HS34-0404B με διπλό άξονα για 3D εκτυπωτή

IMPULSE IM42HS34 nema 17 βήμα κινητήρα 42HS34-0404B με διπλό άξονα για 3D εκτυπωτή


1Γενικές προδιαγραφές:

• Γωνία βήματος: 1,8°
• Ακριβότητα γωνίας βήματος: ± 5% (πλήρη βήμα, χωρίς φορτίο)
• Ακριβότητα αντίστασης: ±10%
• Ακριβότητα επαγωγικότητας: ± 20%
• Αύξηση θερμοκρασίας: 80°Cmax
• Θερμοκρασία περιβάλλοντος: -20°C~+50°C
• Αντίσταση μόνωσης: 100 MΩ Min. ,500VDC
• Δυνατότητα διηλεκτρικής: 500VAC για 1 λεπτό
• Ραδιοεξοπλισμός άξονα: 0,02Μαξ. (450g-φόρτος)
• Αξονικό παιχνίδι άξονα: 0,08Max. (450g-φόρτωμα)
• Μέγιστη ακτινοβολία: 28N (20mm από την φλάντσα)
• Μέγιστη αξιωτική δύναμη: 10N

2. Nema 11 Στάπτης κινητήραςΗλεκτρικές προδιαγραφές:

Συμπληρωματικός κινητήρας βήματος Οδηγός:JK0220


3.Μετατροπέας υψηλών στροφώνΜέγεθος: (μονάδα = mm)

Πλεονεκτήματα

• Επιτεύχθηκε χαμηλό κόστος ελέγχου
• Υψηλή ροπή κατά την εκκίνηση και χαμηλές ταχύτητες
• Σκληρότητα
• Απλότητα κατασκευής
• Μπορεί να λειτουργεί σε σύστημα ελέγχου ανοικτού βρόχου
• Μικρή συντήρηση
• Λιγότερες πιθανότητες να καθυστερήσει ή να γλιστρήσει
• Θα λειτουργήσει σε οποιοδήποτε περιβάλλον
• Μπορεί να χρησιμοποιηθεί στη ρομποτική σε μεγάλη κλίμακα.
• Υψηλή αξιοπιστία
• Η γωνία περιστροφής του κινητήρα είναι ανάλογη με τον παλμό εισόδου.
• Ο κινητήρας έχει πλήρη ροπή σε στάση (εάν οι τυλιγμοί είναι ενεργοποιημένοι)
• Η ακριβής τοποθέτηση και η επαναληπτικότητα της κίνησης, δεδομένου ότι οι καλοί σταπ κινητήρες έχουν ακρίβεια 3 ∆ 5% σε ένα βήμα και αυτό το σφάλμα δεν συσσωρεύεται από το ένα βήμα στο επόμενο.
• Εξαιρετική ανταπόκριση στην εκκίνηση/παύση/ανάκαμψη.
• Πολύ αξιόπιστη, δεδομένου ότι δεν υπάρχουν βούρτσες επαφής στον κινητήρα.
• Η ανταπόκριση των κινητήρων σε ψηφιακούς παλμούς εισόδου παρέχει έλεγχο ανοικτού βρόχου, καθιστώντας τον κινητήρα απλούστερο και λιγότερο δαπανηρό για έλεγχο.
• Είναι δυνατόν να επιτευχθεί πολύ χαμηλής ταχύτητας συγχρονισμένη περιστροφή με φορτίο που είναι απευθείας συνδεδεμένο με τον άξονα.
• Ένα ευρύ φάσμα ταχυτήτων περιστροφής μπορεί να πραγματοποιηθεί καθώς η ταχύτητα είναι ανάλογη με τη συχνότητα των εισερχόμενων παλμών.

Εφαρμογές

Οι ρυθμιστικοί κινητήρες που ελέγχονται από υπολογιστή είναι ένας τύπος συστήματος θέσης ελέγχου κίνησης.Συνήθως ελέγχονται ψηφιακά ως μέρος ενός συστήματος ανοιχτού βρόχου για χρήση σε εφαρμογές διατήρησης ή θέσης.

Στον τομέα των λέιζερ και της οπτικής χρησιμοποιούνται συχνά σε εξοπλισμό ακριβούς τοποθέτησης, όπως γραμμικοί ενεργοποιητές, γραμμικά στάδια, στάδια περιστροφής, γωνιομετρητές και αντοχές καθρέφτη.Άλλες χρήσεις είναι στα μηχανήματα συσκευασίας, και τοποθέτηση πιλοτικών σταδίων βαλβίδων για συστήματα ελέγχου υγρών.

Εμπορικά, οι σταπτέρες κινητήρες χρησιμοποιούνται σε δισκέτες, σαρωτές επίπεδης πλάκας, εκτυπωτές υπολογιστών, plotters, μηχανές κουλοχέρηδων, σαρωτές εικόνας, συμπαγείς δίσκους, έξυπνο φωτισμό, φακούς φωτογραφικών μηχανών,Μηχανές CNC και, πιο πρόσφατα, σε 3D εκτυπωτές.
