Επισκόπηση

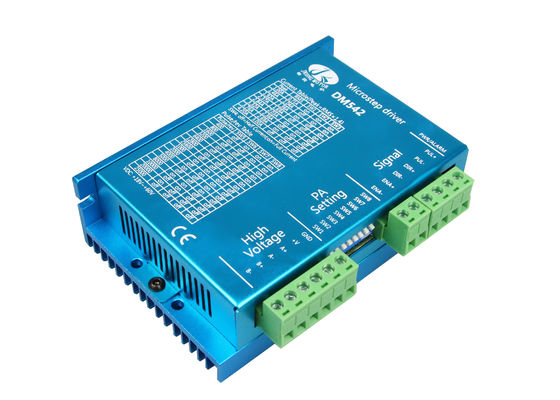

Το DM542 είναι ένας υψηλής απόδοσης ψηφιακός stepper νέας γενιάς οδηγός βασισμένος σε DSP με έναν προηγμένο αλγόριθμο ελέγχου. Οι μηχανές που οδηγούνται από DM542 μπορούν να τρέξουν με τον πολύ μικρότερο θόρυβο και την πολύ λιγότερη δόνηση από άλλες κινητήριες δυνάμεις στην αγορά. Το DM542 κατέχει το χαρακτηριστικό γνώρισμα του χαμηλότερου θορύβου, της χαμηλότερης δόνησης, και της χαμηλότερης θέρμανσης. Η τάση DM542 είναι συνεχές ρεύμα 20V-50V. Είναι κατάλληλο για όλες τις 2 υβριδικές stepper φάσης μηχανές το των οποίων ρεύμα είναι λιγότερο από 4.20A. Υπάρχουν 15 είδη βήματος μικροϋπολογιστών DM542. Ο μέγιστος αριθμός βημάτων του DM542 είναι 25600steps/rev (microstep είναι 1/128). Η τρέχουσα σειρά της είναι 1.0A-4.20A, και το ρεύμα παραγωγής του έχει 8 στάβλους. DM542 έχει την αυτόματη ημι-ροή, over-voltage, κάτω από την τάση, και over-current τις λειτουργίες προστασίας.
Κοινός δείκτης stepper 2 φάσης του οδηγού μηχανών
| Φαινόμενο |
Λόγος |
Λύση |
|
Ο κόκκινος δείκτης είναι ανοικτός.
|
1. Ένα βραχυκύκλωμα των καλωδίων μηχανών. |
Επιθεωρήστε ή αλλάξτε τα καλώδια |
| 2. Η εξωτερική τάση τελειώνει ή χαμηλός από την τάση εργασίας του οδηγού. |
Ρυθμίστε την τάση σε μια λογική σειρά |
| 3. Άγνωστος λόγος |
Επιστρέψτε τα αγαθά |
Τι είναι stepper μηχανές και stepper κινήσεις;
Stepper η μηχανή είναι μια ειδική μηχανή που χρησιμοποιείται ειδικά για τον ακριβή έλεγχο της ταχύτητας και της θέσης. Τρέχει βαθμιαία σε μια σταθερή γωνία (αποκαλούμενη «γωνία βημάτων»), έτσι καλείται stepper μηχανή. Το χαρακτηριστικό του είναι ότι δεν υπάρχει κανένα συσσωρευμένο λάθος. Λαμβάνει κάθε σήμα σφυγμού από τον ελεγκτή, και τα τρεξίματα μηχανών σε μια σταθερή γωνία κάτω από την κίνηση του οδηγού, έτσι χρησιμοποιείται ευρέως στο διάφορο έλεγχο ανοικτών βρόχων.
Ο stepper οδηγός είναι ένας ενισχυτής δύναμης που μπορεί να κάνει το stepper τρέξιμο μηχανών. Μπορεί να μετατρέψει το σήμα σφυγμού που στέλνεται από τον ελεγκτή στο σήμα δύναμης της stepper μηχανής. Η ταχύτητα της μηχανής είναι ανάλογη προς τη συχνότητα σφυγμού, έτσι η συχνότητα σφυγμού ελέγχου μπορεί να ρυθμιστεί ακριβώς. Ο ακριβής προσδιορισμός θέσης μπορεί να επιτευχθεί με τον έλεγχο του αριθμού σφυγμών.
Τι είναι κατάτμηση οδηγών; Ποια είναι η σχέση μεταξύ της ταχύτητας να περπατήσει της μηχανής και της συχνότητας σφυγμού;
Λόγω της μοναδικής δομής της να περπατήσει μηχανής, είναι μαρκαρισμένο με τη «έμφυτη γωνία βημάτων της μηχανής» κατά τον αναχώρηση του εργοστασίου (παραδείγματος χάριν, 0.9°/1.8°, η ένδειξη ότι η γωνία περιστροφής κάθε βήματος του μισό-βήματος είναι 0.9° και αυτή ολόκληρου του βήματος είναι 1.8°).
Εντούτοις, σε πολλούς έλεγχο ακρίβειας και περιπτώσεις, ολόκληρη η γωνία βημάτων είναι πάρα πολύ μεγάλη, έχοντας επιπτώσεις στην ακρίβεια ελέγχου, και η δόνηση είναι πάρα πολύ μεγάλη, τόσα πολλά βήματα απαιτούνται για να ολοκληρώσουν μια φυσική γωνία βημάτων μηχανών, η οποία είναι η αποκαλούμενη κίνηση υποδιαίρεσης, η ηλεκτρονική συσκευή που μπορεί να επιτύχει αυτήν την λειτουργία καλείται οδηγό υποδιαίρεσης.
Αιτήσεις stepper του οδηγού μηχανών
Μπορεί να εφαρμοστεί σε ποικίλους μικρής κλίμακας εξοπλισμό και όργανα αυτοματοποίησης, όπως το μαρκάρισμα της μηχανής, τέμνουσα μηχανή, μηχανή συσκευασίας, που σύρει τη μηχανή, μηχανή χάραξης, CNC μηχανή και ούτω καθεξής. Αποδίδει πάντα καλά πότε χρησιμοποιείται στον εξοπλισμό που απαιτεί για την χαμηλός-δόνηση, χαμηλού θορύβου, μεγάλης ακρίβειας και high-velocity.
