Τόπος καταγωγής: | Jiangsu, Κίνα (ηπειρωτική χώρα) |
Μάρκα: | Jkongmotor |
Πιστοποίηση: | CE, Rohs, ISO,Reach... |
Αριθμό μοντέλου: | Nema 17 ενσωματωμένη Stepper μηχανή |
Ποσότητα παραγγελίας min: | 3-10PCS |
---|---|
Συσκευασία λεπτομέρειες: | δείγμα με το χαρτοκιβώτιο εξαγωγής. μεγάλη ποσότητα με την παλέτα |
Χρόνος παράδοσης: | Για τα δείγματα, 7-15 ημέρες/για τη batch, 15-25days |
Δυνατότητα προσφοράς: | 100000pcs/month |
Όνομα: | stepper μηχανή με τον ενσωματωμένο κωδικοποιητή | Τύπος μηχανών: | Ενσωματωμένη Stepper μηχανή για τον τρισδιάστατο εκτυπωτή |
---|---|---|---|
Πρότυπο όνομα: | Ενσωματωμένα STM Steppers | Εκτιμημένη τάση: | 36V |
τρέχων: | 1A | Κράτημα της ροπής: | 0,48 NM |
Μήκος σώματος: | 47mm | Άξονας: | 5mm |
Χρήση: | Εκτύπωση, AOI, σύνδεση επιτροπής, εξοπλισμός μεταφοράς, κ.λπ. σχετικό με στον το PCB εξοπλισμό | ||
Υψηλό φως: | Ενσωματωμένες Stepper μηχανές 1,8 βαθμός,CANopen CiA402 Nema 17 ενσωματωμένη Stepper μηχανή |

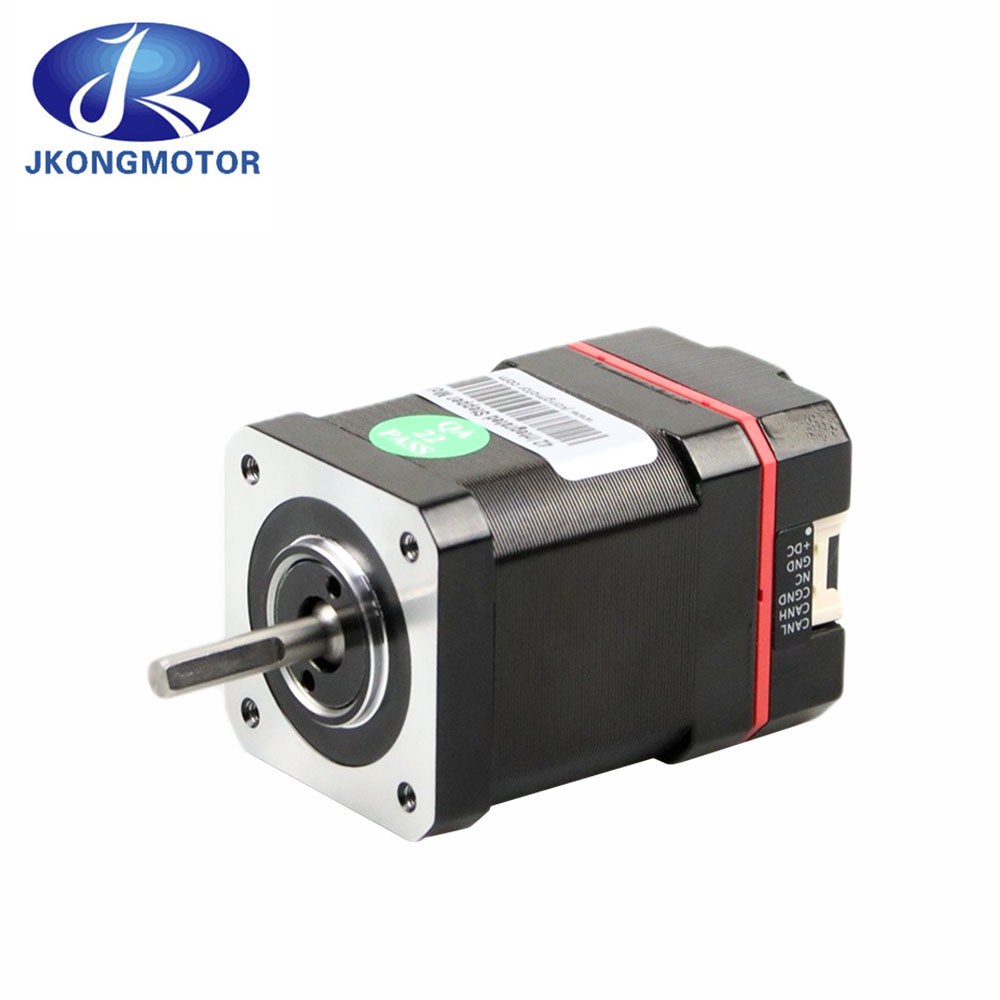

RS485 CANopen 0.48N.M/0.72N.M Nema 17 ενσωματωμένη κλειστή Stepper βρόχων μηχανή με την υποστήριξη τυποποιημένο CANopen CiA402 οδηγών 47/60mm
Ενσωματωμένες Stepper μηχανές. Οι ενσωματωμένες Stepper μηχανές λιώνουν τη μηχανή βημάτων συν τα τμήματα κίνησης και ελέγχου σε μια ενιαία συσκευή. Ενσωματωμένα steppers προσφέρουν ένα εξοικονομητικό χώρου σχέδιο που μειώνει την καλωδίωση και σώζει στο κόστος πέρα από τα χωριστά τμήματα μηχανών και κίνησης.
Το STM είναι μια κίνηση + μια μονάδα μηχανών + ελέγχου, λιώνοντας μηχανή βημάτων, κίνηση, και τεχνολογίες ελεγκτών σε μια ενιαία συσκευή, που προσφέρει την αποταμίευση στο διάστημα, την καλωδίωση και το κόστος πέρα από τη συμβατική μηχανή και τις λύσεις κίνησης. Τα πρότυπα του «S» προσφέρουν τις επιλογές ελέγχου όπως το βήμα και η κατεύθυνση, η αναλογική εισαγωγή, ο έλεγχος πηδαλίων, και οι εντολές οικοδεσποτών χρησιμοποιώντας τη γλώσσα εντολής Si (SCL). SCL επιτρέπει τον έλεγχο των τμηματικών εντολών που στέλνονται μέσω από μια συσκευή οικοδεσποτών όπως ένα PC ή ένα PLC. Αυτό επιτρέπει στο χρήστη για να εκτελέσει ποικίλους κίνηση, I/O, και στόχους θέσης συστημάτων σε πραγματικό - χρόνος μέσω μιας τμηματικής συσκευής οικοδεσποτών.
1. 42mm υβριδικό Nema 17 ενσωμάτωσαν Stepper την προδιαγραφή Genaral μηχανών:
Όνομα | Stepper μηχανή με τον ενσωματωμένο κωδικοποιητή |
Πρότυπο | Ενσωματωμένη Stepper μηχανή για τον τρισδιάστατο εκτυπωτή |
Τύπος μηχανών | Ενσωματωμένα STM Steppers |
Εκτιμημένη τάση | 21v ~ 36v |
Κράτημα της ροπής | 0.48N.m / 0.72N.m |
Γωνία βημάτων | 1,8 βαθμός |
Τρέχων | 0.8A ~ 2.0A |
Άξονας | 5mm κομμένος άξονας |
Έλεγχος υποστήριξης | CANopen CiA402 |
Χρήση | Εκτύπωση, AOI, σύνδεση επιτροπής, εξοπλισμός μεταφοράς, κ.λπ. σχετικό με στον το PCB εξοπλισμό |
2, χαρακτηριστικά γνωρίσματα του ενσωματωμένου stepper οδηγού ελεγκτών μηχανών:
1): Μια νέα γενιά της τριανταδυάμπιτης τεχνολογίας DSP.
2): Τυποποιημένο πρωτόκολλο CANopen CiA402 υποστήριξης.
3): τερματικό λειτουργίας εισαγωγής 4 τρόπων, τερματικό λειτουργίας παραγωγής 2 τρόπων.
4): Η αποσύνθεση ροπής μειώνεται, και η ταχύτητα μπορεί να φθάσει σε 3000rpm.
5): Ενσωματωμένη παραγωγή συναγερμών για την εύκολους παρακολούθηση και τον έλεγχο.
6): Έξυπνα ρυθμίστε το ρεύμα, μειώστε τη δόνηση, το θόρυβο και τη θερμότητα, και την αποδοτικότητα αύξησης από 35%.
7): Σειρά τάσης: DC24~36V.
8): 16 διευθετήσιμες υποδιαιρέσεις, η προεπιλογή είναι 1000pulse/r.
9): Άριστη υψηλή ταχύτητα και ακαμψία, τέλεια ολοκλήρωση σερβο και stepper.
10): Με overvoltage, το undervoltage, overcurrent και άλλες λειτουργίες προστασίας.
11): Ενσωματωμένο σχέδιο με τη μηχανή κίνησης. Εύκολη εγκατάσταση, μικρό ίχνος και απλή καλωδίωση.
3, εφαρμογή της ενσωματωμένης stepper κίνησης μηχανής:
Εκτύπωση, AOI, σύνδεση επιτροπής, εξοπλισμός μεταφοράς, κ.λπ. σχετικό με στον το PCB εξοπλισμό σχετικός με τη κάμερα εξοπλισμός όπως η κάμερα και το δακτυλικό αποτύπωμα στερεά μηχανή κρυστάλλου, συνδέοντας μηχανή καλωδίων, μηχανή διανομής, θραύστης ακτίνων, και μηχανή ταινιών συσκευασίας στη συσκευασία.
4, γενική προδιαγραφή της ενσωματωμένης σερβο μηχανής βημάτων:
Προδιαγραφή | Ism42-γ σειρά | |||
Μονάδα | Ελάχιστος | Χαρακτηριστικός | Μέγιστος | |
Ρεύμα παραγωγής | Α | 0.8~2.0 | - | 2 |
Τάση εισαγωγής | Vdc | 24 | 24 | 36 |
Εκτιμημένο ρεύμα εισαγωγής | μΑ | 10 | 10 | 50 |
Εκτιμημένη τάση εισαγωγής | Β | - | 24 | 24 |
Συχνότητα σφυγμού | kHz | 0 | - | 200 |
Αντίσταση μόνωσης | MΩ | 100 | - | - |
5, στοιχεία Techical:
Στοιχεία Techical | |||
Όνομα | Μονάδα | ISM42-C1 | ISM42-C2 |
φάση | Φάση | 2 | 2 |
Εκτιμημένη τάση | Β (ΣΥΝΕΧΈΣ ΡΕΎΜΑ) | 21~36 | 24~36 |
Ρεύμα παραγωγής | Α | 0.8~2.0 | 0.8~2.0 |
Κράτημα της ροπής | N.m | 0,48 | 0,72 |
Μήκος μηχανών | χιλ. | 47 | 60 |
Βάρος | Κλ | 0,5 | 0,65 |
Βαθμός μόνωσης | - | Β | Β |
Λειτουργούσα θερμοκρασία | ℃ | 0~55 | 0~55 |
6, τελική περιγραφή:
Τελική περιγραφή | |||
Καρφίτσα | Λειτουργία | Σημείωση | Σχηματική αναπαράσταση διεπαφών |
PWR | Δείκτης δύναμης | Δύναμη στο δείκτη | |
ALM | Δείκτης συναγερμών | Δείκτης αλιείας συναγερμών | |
X0-X3 | 4 εισαγμένο τερματικό | Εισόδου-εξόδου τερματικό, παροχή ηλεκτρικού ρεύματος σημάτων 24V, υποστήριξη NPN και τρόποι καλωδίωσης PNP δύο, τελική τροποποίηση λογισμικού λειτουργίας υποστήριξης | |
XCOM | Εισαγωγή κοινή | ||
Y0-Y1 | τερματικό 2 παραγωγής | ||
YCOM | Παραγωγή κοινή | ||
CANH | Τερματικό επικοινωνίας | Καλώδιο επικοινωνίας CANH | |
CANL | Τερματικό επικοινωνίας | Καλώδιο επικοινωνίας CANL | |
+DC | Θετικό τερματικό εισαγωγής δύναμης | DC24~36V | |
GND | Αρνητικό τερματικό εισαγωγής δύναμης |
7, εισόδου-εξόδου τερματικό:
Εισόδου-εξόδου τερματικό: | ||
Καρφίτσα | Όνομα | Λειτουργία |
X0 | Τερματικό εισαγωγής | Εισόδου-εξόδου τερματικό, παροχή ηλεκτρικού ρεύματος σημάτων 24V, υποστήριξη NPN και τρόποι καλωδίωσης PNP δύο, τελική τροποποίηση λογισμικού λειτουργίας υποστήριξης |
X1 | ||
X2 | ||
X3 | ||
XCOM | Κοινό τερματικό εισαγωγής | |
Y0 | Τερματικό παραγωγής | Το τερματικό παραγωγής, το μέγιστο οδηγώντας ρεύμα είναι 50mA, τελικό modificatio λογισμικού λειτουργίας υποστήριξης |
Y1 | ||
YCOM | Κοινό τερματικό παραγωγής |
8, τοποθετήσεις διακοπτών ΕΜΒΥΘΙΣΗΣ:
Τοποθετήσεις διακοπτών ΕΜΒΥΘΙΣΗΣ: | ||
Καρφίτσα | Σημάδι | Λειτουργία |
1 | SW1 | SW1: Τελική αντίσταση |
2 | SW2 | Sw2-5: Ρύθμιση διευθύνσεων |
3 | SW3 | |
4 | SW4 | |
5 | SW5 |
9, λιμένας δύναμης που θέτουν:
Λιμένας δύναμης που θέτει: | ||
Καρφίτσα | Όνομα | Λειτουργία |
CANL | Λιμένας επικοινωνίας | Γραμμή επικοινωνίας CANL CANH |
CANH | ||
CGND | Διεύθυνση επικοινωνίας | ΜΠΟΡΕΣΤΕ γραμμή επικοινωνίας |
NC | ||
GND | Λιμένας δύναμης | Συνεχές ρεύμα: 24V~ 36V |
+DC |
10, απελευθέρωση συναγερμών:
Απελευθέρωση συναγερμών: | |||
Κώδικας λάθους | Πληροφορίες λάθους | Φως προειδοποίησης ALM | Επαναρύθμιση |
Err1: (0x01) | Overcurrent ή phase-to-phase βραχυκύκλωμα | Δύναμη-κατεβάστε την αναστοιχειοθέτηση | |
Err2: (0x02) | Η τάση παροχής ηλεκτρικού ρεύματος είναι πάρα πολύ υψηλή | Κλειδαριά/αυτόματη αναστοιχειοθέτηση | |
Err3: (0x03) | Η τάση παροχής ηλεκτρικού ρεύματος είναι πάρα πολύ χαμηλή | Κλειδαριά/αυτόματη αναστοιχειοθέτηση | |
Err5: (0x05) | Από το torlance | Δύναμη-κατεβάστε την αναστοιχειοθέτηση |
11, περιβάλλον χρήσης:
Περιβάλλον χρήσης: | ||
Μέθοδος ψύξης | Ψύξη Heatsink | |
Περιβάλλον χρήσης: | Περιβάλλον χρήσης | Κρατήστε μακρυά από άλλο εξοπλισμό θέρμανσης όσο το δυνατόν περισσότερο, αποφύγετε τη σκόνη, υδρονέφωση πετρελαίου, διαβρωτικό αέριο, ισχυρές θέσεις δόνησης, απαγορεύστε το εύφλεκτο αέριο και την αγώγιμη σκόνη |
Θερμοκρασία | 0℃ ~ 50℃ | |
Υγρασία | 40 ~ 90% RH (καμία συμπύκνωση) | |
Κλονισμός | 10 ~ 55Hz/0.15mm | |
Θερμοκρασία αποθήκευσης | -20℃ ~ +80℃ |
12, διαστάσεις προϊόντων: (Unit=mm)
13, προσαρμοσμένο σχέδιο:
Εάν αυτή η μηχανή δεν ταιριάζει με το αίτημά σας. Παρακαλώ αισθανθείτε ελεύθερος να έρθει σε επαφή με με μας, μπορούμε να κάνουμε τον προσαρμοσμένο άξονα/το τύλιγμα/να τοποθετήσουμε φλάντζα/καλώδιο/συνδετήρας/κωδικοποιητής/φρένο/κιβώτιο ταχυτήτων και άλλων. Εργασίες δίπλα-δίπλα με σας και την ομάδα σας θα σχεδιάσουμε μια μηχανή που θα ανταποκριθεί στις ακριβείς ανάγκες της αίτησής σας. Όλες η εφαρμοσμένη μηχανική και η υποστήριξη γίνονται στο εσωτερικό.
14, προσαρμοσμένοι τύποι άξονων:
