| Τόπος καταγωγής: | Jiangsu, Κίνα (ηπειρωτική χώρα) |
| Μάρκα: | Jkongmotor |
| Πιστοποίηση: | CE, ROHS,ISO9001 |
| Αριθμό μοντέλου: | JK60BLS02 |
| Ποσότητα παραγγελίας min: | 3-10PCS |
|---|---|
| Τιμή: | US$37.5~US$40.8 |
| Συσκευασία λεπτομέρειες: | με το χαρτοκιβώτιο εξαγωγής. μεγάλη ποσότητα με την παλέτα |
| Χρόνος παράδοσης: | Για τα δείγματα, 7-15 ημέρες/για τη batch, 15-25days |
| Όροι πληρωμής: | T/T, paypal, Western Union, L/C |
| Δυνατότητα προσφοράς: | 100000pcs/month |
| όνομα: | μηχανή bldc 60mm | Κράτημα της ροπής: | 0.6N.m |
|---|---|---|---|
| Μήκος μηχανών: | 99mm | Αριθμός φάσης: | 3phase |
| Αριθμός Πολωνών: | 8 | Εκτιμημένη τάση: | 48V |
| εκτιμημένη ταχύτητα: | 3000RPM | Εκτιμημένη δύναμη: | 188W |
| Ταιριάζοντας με οδηγός: | JKBLD300 | Βαθμός προστασίας: | IP30 |
| Υψηλό φως: | 3000rpm αβούρτσιστη ηλεκτρική ΣΥΝΕΧΗΣ μηχανή,188w αβούρτσιστη ηλεκτρική ΣΥΝΕΧΗΣ μηχανή,μηχανή 48v Bldc |
||

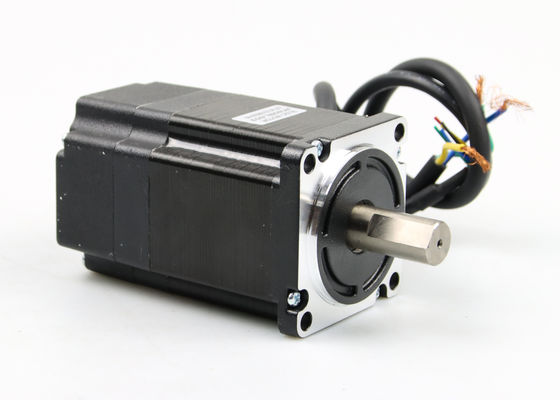

Αβούρτσιστη ηλεκτρική ΣΥΝΕΧΉΣ μηχανή κατασκευαστών 48v 188w 3000rpm μηχανών 60BLS02 bldc
| Σειρά προϊόντων | Πολωνοί αριθ. | Εκτιμημένη τάση | Εκτιμημένη ταχύτητα | Εκτιμημένη ροπή | Εκτιμημένη δύναμη | Μήκος μηχανών |
| μηχανή 42mm BLDC | 8 | 24v | 4000rpm | 0.0625~0.25N.m | 26~105w | 41~100mm |
| μηχανή 57mm BLDC | 4 | 36v | 4000rpm | 0.055~0.44N.m | 23~184w | 37~107mm |
| μηχανή 60mm BLDC | 8 | 48v | 3000rpm | 0.3~1.2N.m | 94~377w | 78~120mm |
| μηχανή 80mm BLDC | 4 | 48v | 3000rpm | 0.35~1.4N.m | 110~440w | 78~138mm |
| μηχανή 86mm BLDC | 8 | 48v | 3000rpm | 0.35~2.1N.m | 110~660w | 71~138.5mm |
| μηχανή 110mm BLDC | 8 | 310v | 3000rpm | 1.65~6.6N.m | 518~2073w | 83~173mm |
| μηχανή 130mm BLDC | 10 | 310v | 3000rpm | 2.39~11.94N.m | 750~2500w | 115~190mm |
| Ανωτέρω μόνο για τα αντιπροσωπευτικά προϊόντα, τα προϊόντα του ειδικού αιτήματος μπορούν να γίνουν σύμφωνα με το αίτημα πελατών. | ||||||
1.Specification της αβούρτσιστης συνεχούς μηχανής 60mm:
Προαιρετικός: οι ηλεκτρονικοί οδηγοί, οι κωδικοποιητές και gearheads, καθώς επίσης και η επίδραση αιθουσών resolver και sensorless ανατροφοδοτούν.
Μπορούμε να σχεδιάσουμε την ειδικούς τάση και τον άξονα και ούτω καθεξής.
motores paso χορευτικό βήμα
2.Electrical προδιαγραφή της μηχανής bldc:
| Πρότυπο | |||||
| Προδιαγραφή | Μονάδα | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| Αριθμός φάσης | Φάση | 3 | |||
| umber Πολωνών | Πολωνοί | 8 | |||
| Εκτιμημένη τάση | VDC | 48 | |||
| Εκτιμημένη ταχύτητα | Περιστροφή/λεπτό | 3000 | |||
| Εκτιμημένη ροπή | N.m | 0,3 | 0,6 | 0,9 | 1.2 |
| Εκτιμημένο ρεύμα | Amps | 2.8 | 5.2 | 7.5 | 9.5 |
| Εκτιμημένη δύναμη | W | 94 | 188 | 283 | 377 |
| Μέγιστη ροπή | N.m | 0,9 | 1.8 | 2.7 | 3.6 |
| Μέγιστο ρεύμα | Amps | 8.4 | 15.6 | 22.5 | 28.5 |
| Πίσω E.M.F | V/Krpm | 12.1 | 12.6 | 12.4 | 13.3 |
| Σταθερά ροπής | N.m/A | 0,116 | 0,12 | 0,118 | 0,127 |
| Αδράνεια στροφέων | Kg.c㎡ | 0,24 | 0,48 | 0,72 | 0,96 |
| Μήκος σώματος | χιλ. | 78 | 99 | 120 | 141 |
| Βάρος | Κλ | 0,85 | 1.25 | 1.65 | 2.05 |
| Αισθητήρας | Honeywell | ||||
| Κατηγορία μόνωσης | Β | ||||
| Βαθμός προστασίας | IP30 | ||||
| Θερμοκρασία αποθήκευσης | -25~+70℃ | ||||
| Λειτουργούσα θερμοκρασία | -15~+50℃ | ||||
| Υγρασία εργασίας | <> | ||||
| Εργασιακό περιβάλλον | Κανένα άμεσο φως του ήλιου, non-corrosive αέριο, εύφλεκτο αέριο, υδρονέφωση πετρελαίου, καμία σκόνη. | ||||
| Ύψος | 1000m ή κατωτέρω | ||||
| Αβούρτσιστος οδηγός ΣΥΝΕΧΏΝ μηχανών JKBLD120 JKBLD300 | ||
|
Θερμοκρασία περιβάλλοντος |
JKBLD120 | JKBLD300 |
| -10℃~ 50℃ | -10℃~ 50℃ | |
| Τάση εισαγωγής | +12V~ +30V | +18V~ +50V |
|
Ρεύμα παραγωγής |
8A~30A | 15A~35A |
| Κατάλληλη ταχύτητα μηχανών | 0~20000Rpm | 0~20000Rpm |
| Τάση αισθητήρων αιθουσών | 4.5V~ 6.5V | 4.5V~ 5.5V |
| Εξωτερικό ποτενσιόμετρο | 10KΩ | 10KΩ |
| Μηχανή υποστήριξης | Αβούρτσιστη συνεχής μηχανή λιγότερο 120w | Αβούρτσιστη συνεχής μηχανή λιγότερο 300w |
| JKBLD120 ο αβούρτσιστος συνεχής οδηγός είναι κοστούμι η ακόλουθη τριφασική δύναμη κυμάτων ημιτόνου είναι 120W που ο αβούρτσιστος κανονισμός ταχύτητας συνεχών μηχανών, μπορεί να παρέχει έναν εξωτερικό έλεγχο ποτενσιόμετρων, τον εξωτερικό αναλογικό έλεγχο τάσης, τον κανονισμό ταχύτητας PC (όπως το PLC, SCM) PWM, και άλλες λειτουργίες. Συγχρόνως η κίνηση έχει τη μεγάλη αρχική ροπή, τη γρήγορη έναρξη και το φρένο, και τη θετική &negative μετατροπή, συνδυασμός χειρωνακτικού και αυτόματου ελέγχου. | ||
| JKBLD300 ο αβούρτσιστος συνεχής οδηγός είναι κοστούμι η ακόλουθη ισχύς κυμάτων ημιτόνου 3 φάσης και ο αβούρτσιστος κανονισμός ταχύτητας συνεχών μηχανών 48VDC 300W, μπορεί να παρέχει έναν εξωτερικό έλεγχο ποτενσιόμετρων, τον εξωτερικό αναλογικό έλεγχο τάσης, τον κανονισμό ταχύτητας PC (όπως το PLC, SCM) PWM, και άλλες λειτουργίες. Συγχρόνως η κίνηση έχει τη μεγάλη αρχική ροπή, τη γρήγορη έναρξη και το φρένο, και τη θετική & αρνητική μετατροπή, συνδυασμός χειρωνακτικού και αυτόματου ελέγχου. | ||
3.The ταιριάζοντας με bldc οδηγός: JKBLD120
4.Dimensions βουρτσισμένης της συνεχές ρεύμα συνεχούς μηχανής: (Unit=mm)
5.Produce εξοπλισμός:
6.Production διαδικασία:
7.Customized του αβούρτσιστου ηλεκτρικού κινητήρα:
8.Advantages της τετραγωνικής μηχανής 4000rpm bldc:
Σταθερότητα ταχύτητας
Οι αισθητήρες αίθουσα-επίδρασης ενσωμάτωσαν τη μηχανή BLDC ανιχνεύουν την αλλαγή στην πολικότητα από έναν πόλο Ν σε έναν πόλο του S δεδομένου ότι ο στροφέας περιστρέφει. Με βάση το χρόνο μεταξύ των κρατικών αλλαγών, η ταχύτητα του στροφέα καθορίζεται. Αυτές οι πληροφορίες εισάγονται έπειτα στο κύκλωμα κίνησης για να ρυθμίσουν την ταχύτητα της ακολουθίας μετατροπής.
Λειτουργία υψηλής ταχύτητας
Τα βουρτσισμένα και αβούρτσιστα ΣΥΝΕΧΗ συστήματα παρέχουν την επίπεδη ροπή πέρα από μια ευρεία σειρά ταχύτητας ενώ οι μηχανές εναλλασσόμενου ρεύματος χάνουν συχνά τη ροπή καθώς η ταχύτητα αυξάνεται.
9.Applications των αβούρτσιστων συνεχών μηχανών 24v:
Μπορούμε να αναμείνουμε να δούμε τις μηχανές BLDC που χρησιμοποιούνται σε ένα ευρύτερο φάσμα των εφαρμογών στο μέλλον. Παραδείγματος χάριν, πιθανώς θα χρησιμοποιηθούν ευρέως για να οδηγήσουν τα ρομπότ-μικρά ρομπότ υπηρεσιών που παραδίδουν τις υπηρεσίες στους τομείς εκτός από την κατασκευή. Κάποιος να σκεφτεί ότι stepper οι μηχανές θα ήταν καταλληλότερες σε αυτόν τον τύπο εφαρμογής, όπου οι σφυγμοί μπόρεσαν να χρησιμοποιηθούν για να ελέγξουν ακριβώς τον προσδιορισμό θέσης. Αλλά οι μηχανές BLDC ταιριάζουν καλύτερα στον έλεγχο της δύναμης. Και με μια stepper μηχανή, που κρατά η θέση μιας δομής όπως ένας βραχίονας ρομπότ θα απαιτούσε ένα σχετικά μεγάλο και συνεχές ρεύμα. Με μια μηχανή BLDC, όλα αυτά θα απαιτούνταν είναι ένα ρεύμα ανάλογο με την εξωτερική δύναμη-άδεια για το δύναμη-αποδοτικότερο έλεγχο. Οι μηχανές BLDC μπορούν επίσης τις απλές βουρτσισμένες συνεχείς μηχανές στα κάρρα γκολφ και τα κάρρα κινητικότητας. Εκτός από την καλύτερη αποδοτικότητά τους, οι μηχανές BLDC μπορούν επίσης να παραδώσουν ακριβέστερο έλεγχος-που μπορεί με τη σειρά περαιτέρω να επεκτείνει τη διάρκεια ζωής μπαταρίας.
